板链斗式提升机有许多种类型，TB型提升机也是其中的一种，从字母代号不难明确，T就是提升的意思，B就是板链的意思，虽然现在许多被NE系列板链斗式提升机取代

。

TB板链斗式提升机结构特点

①提升规模广,不但能提升一样平常粉状、粒状和块状物料,并且可提升磨琢性大的物料

②驱动功率小,能耗低,节能

。提升相同高度的物料能耗约为环链式提升机的1/3

。

③)整机接纳全密封设计,运行时无粉尘污染

。

④机壳接纳压筋结构,刚性好,精度高,形状雅观

。

刮板运送机的链条先容

刮板运送机顾名思义，就是依赖链条上的刮板来运送物料，有水平、倾斜等多种安排形式，那么链条也是刮板运送机的主要组成部分

。
链条属于挠性牽引构件,运动中发动刮板一起行走,从而推动物料向前运送

。链条与链轮啮适时爆发多边效应,使链速不匀称,运行不敷平稳,这一特征不但使噪声增大,还引起动载荷,因此不宜选较高的运行速率

。

刮板运送机的链条种类

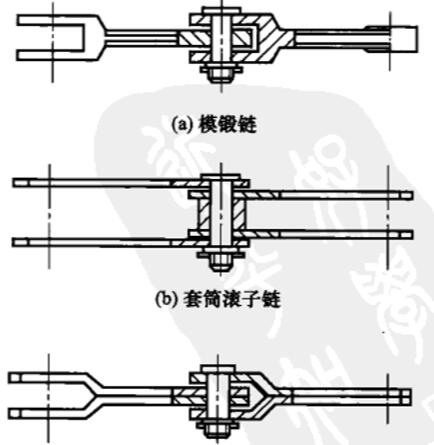

埋刮板运送机的运送链条主要有三种:模锻链、套筒滚子链和双板链,如图12-10所示

。

模锻链的特点是强度高、承载力大、结构简朴、使用可靠、拆装利便;由于举行等强度设计,在相同承载能力和相同节距的情形,它的重量最轻

。

除MX型大倾角埋刮板运送机外,其他机型皆可接纳

。套筒滚子链的特点是转动无邪,使用寿命长,支承和导向较易解决,运行时噪声较低

。适用于MS、MC、MK、MX型埋刮板运送机

。双板链的节距较大,具有承载能力强、拆装利便、使用清静可靠等优点

。与上述两种相比,重量最大,应用不普遍

。目今只用于MS、MC埋刮板运送机

。
