(1)提升链的结构设计

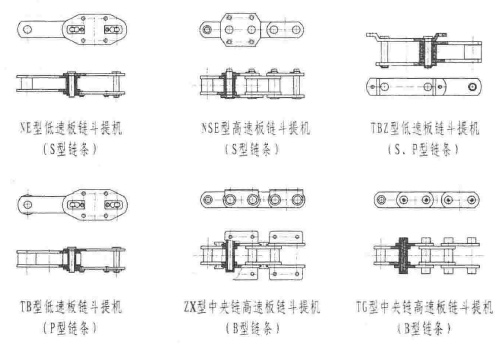

1)啮合式套筒滚子提升链。啮合式套筒滚子提升链由链板、销轴、套筒、滚子、销钉等组成
，与链条啮合的链轮为齿形链轮。啮合式套筒滚子提升链与传动用套筒滚子链的啮合原理相似
，但其作用大不相同
，前者节距较长
，一样平常不可润滑
，事情情形较量卑劣;此后者为标准节距
，需要举行润滑
，事情条件较好。由于啮合式套筒滚子提升链事情情形卑劣
，因此在设计方面要举行优化
，为了顺应建材、化工、治金、煤炭、电力等行业的特殊需求
，除了应具有足够的强度以外
，还要思量到耐磨损、耐侵蚀、抗高温等综合性能。在选择材质时还要思量到其热处置惩罚性能、加工性能及批量和专业化生产能力
，同时尚有利于节能降耗、镌汰本钱支出、提高市场竞争能力。

现在市场常用的链板质料有:40Cr
，40Mn
，45
，20 Crmnti
，35CrMo等
，链板的主要作用是抗拉强度要高
，并具有一定的耐磨性
，因此其热处置惩罚要领一样平常接纳高调质
，硬度一样平常在HRC32~38之间;另外
，在链条装配时
，内外链板的孔划分与销轴和套筒爆发过盈配合
，内外链板的孔会受到较大的挤压应力
，尤其在斗提机事情时这种应力还要加大
，为使链板孔在遭受挤压应力时不至于损坏
，因此
，在设盘算大规格斗提机时
，要适当加厚链板。这里还要引入予紧力的看法
，当链板与销轴、套筒装配后
，链板孔周边就爆发了予紧力
，这种予紧力在链条遭受载荷时具有起劲的作用
，正是由于它的保存使孔和轴的周边抵达了zui大的接触
，当链条遭受载荷时
，孔和轴的受力面积抵达了zui大值
，以是可以遭受较量大的力。可是这种予紧力要有一定的限度
，凌驾这个限度
，会对孔爆发破损作用。要较量准确地盘算这种予紧力
，就要举行过盈配合盘算
，这里就不再先容

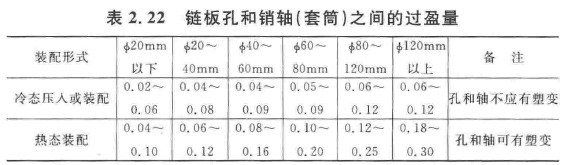

，下面就常用的链板孔和销轴(套筒)之间的过盈量列表如表2.22所示。

时于销轴来说
，除了受到链板孔的装配予紧力之外
，还要受到剪切和磨损
，以是在选材时要思量到其要有优异的热处置惩罚性能
，现在常用的质料有:45
，40Cr
，35CrMo
，20 Crmnti
，42CrMo
，30 Crmnti等。销轴的质量要求抵达:心部有一定的强度和韧性
，一样平常要求抵达HRC38~45
，主要施展抗剪和抗弯性能;外貌要有高的硬度
，一样平常要求抵达HRC55以上
，主要知足在无油润滑状态下的恒久磨损。怎样作到心部强度高、韧性好
，外貌硬度高、耐磨损
，一样平常情況下
，至少要举行两次热处置惩罚。当销轴粗加工后
，首先举行第一次热处置惩罚
，这次热处置惩罚的目的是在确保质料韧性的情形下
，尽可能地提高其强度
，使质料施展出zui大的抗拉潜能;然后举行第二次热处置惩罚
，这次热处置惩罚的目的是对其磨损部位举行高频淬火
，使该部位外貌抵达高硬度。高频淬火的深度一样平常要求凌驾1mm。zui后
，举行磨削加工
，使配合面抵达高精度
，确保装配和使用。关于主要场合使用的斗提机
，其销轴还要逐一举行磁粉探伤
，确保万无一失。

套筒主要思量到耐磨损、抗挤压
，由于其内孔与销轴接触
，外圆与滚轮接触
，内外都处于磨损状态。因此其不但要有高硬度
，思量到要遭受很大的挤压应力
，以是要包管有一定的厚度
，不然很容易碎裂。套筒的常用质料如:20Cr
，20CrMo
，20 Crmnti等
，需要举行渗碳淬火
，热处置惩罚硬度HRC55以上。

滚轮装在套筒的外圆
，与链轮啮合
，其厚度通常大于套筒厚度
，热处置惩罚硬度一样平常在HRC50左右。当链轮的轮齿与滚轮接触的瞬间
，两者的啮合点会爆发一定的位移
，以是需要用滚轮过渡一下使滑动变为转动以镌汰摩擦力和磨损。

由于销轴与套筒、套筒与滚轮要转动无邪
，必需要有一定的间隙
，斗式提升机这个间隙不可大但也不可小
，若是大了会影响装配精度(国家标准划定链条3000mm长时的极限误差为+0.25%)
，同时间隙过大会造成两者接触面积镌汰
，增大挤压应力
，使得磨损加剧
，镌汰使用寿命;若是小了就会影响转动
，这是由于零件在热处置惩罚后几多都会爆发变形
，套筒的内孔在热处置惩罚后一样平常不再加工
，通常销轴与套筒之间的间隙为0.2~04mm
，套筒与滚轮的间隙为0.4~0.5mm。
