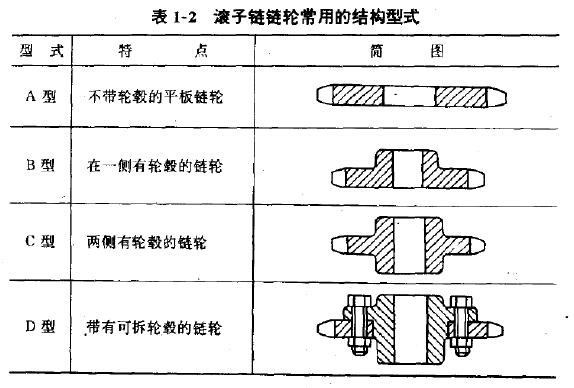

1、滚子链和齿形链常用的结构型式：

由于锥套联接具有优异的使用性能
，因此图1-6所示的带锥套的可拆轮毂结枃的链轮型式
，使用越来越普遍。

链轮齿圈与轮毂之间的结构有多种型式
，若按链轮的巨细区分
，小尺寸的链轮一样平常做成氅体式;中等尺寸的链轮通常是铸造的
，并使用腹板式结构
，为减轻重量还在腹板上开孔;大尺寸链轮大都是铸造的
，并在结构上尽可能想法减轻重量。图1-7所示为腹板开孔的链轮。

2、链轮的基本形式：

当链轮需装置在两头有轴承的轴上时
，可接纳剖分式链轮
，使装置时可以不拆卸轴承。图1-8是剖分式链轮结构型式。

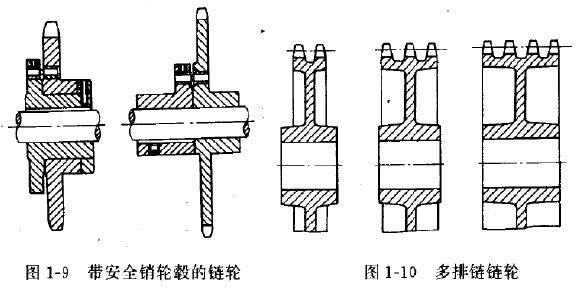

在需要避免链轮事情历程中因过载而损坏传动装置和其它装备时
，可接纳图1-9所示的带清静销轮毂的链轮结构。这种结构的轮毂与轴是通过键联接的
，链轮空套在轮毂上
，通过清静销转达转矩
，当转达的转矩过大时
，清静销被剪断。

多排链链轮一样平常做成整体式的
，多排链轮应包管排距准确和各排轮齿对齐
，图1-10为多排链链轮。

3、斗式提升机的链轮是什么样式：

斗式提升机的链轮有TH型号、NE型号
，NE型号板链斗式提升机的链轮式齿轮样式
，链条是套筒滚子链；TH型号环链斗式提升机的链轮式中心有槽
，配套晕薹链条使用。虽然和减速机毗连的传动链轮就是常用的齿轮了
，凭证型号巨细有单排、双排链轮。配套的滚子链也有单排链双排链。
